Резюмируйте

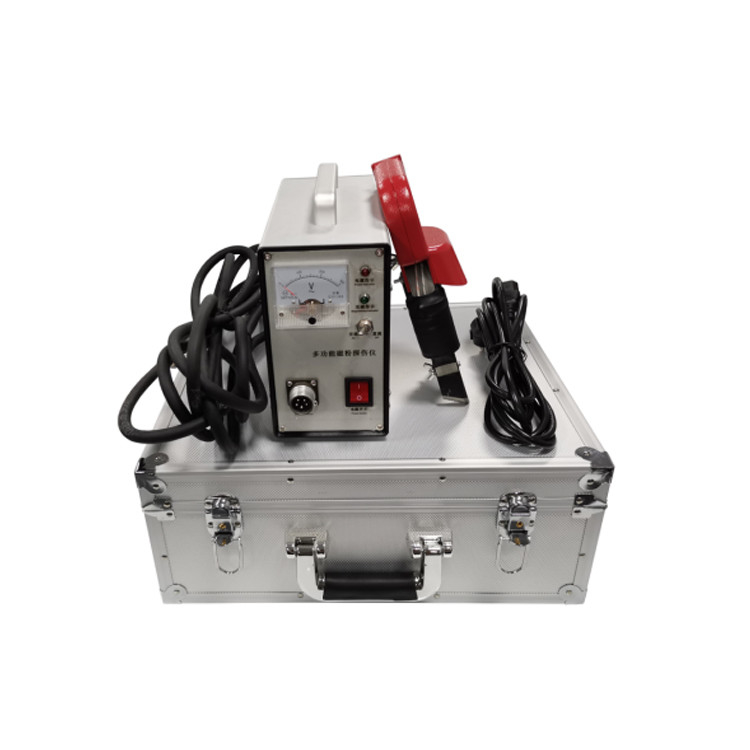

Модель ZL-YW601C - это магнитный детектор дефектов частиц, который использует магнитный ярмо для намагничивания ферромагнитных деталей с магнитной и постоянной магнитной связью.включая локальную магнетизацию для больших деталей, и может использоваться в качестве аддитивного метода обнаружения магнитных дефектов и метода остаточной намагниченности обнаружения магнитных дефектов.
Прибор использует SCR для формирования бесконтактного переключателя с низким уровнем шума и длительным сроком службы.специально подходящий для плоской сварки, филе сварки, сосуда под давлением, трубопровода и обнаружения сложных деталей формы.который более подходит для случаев, когда высокое напряжение не допускается в оборудование для обнаружения неисправностей.
Детектор дефектов имеет функцию магнитации переменного тока и постоянного тока. Он может быть оснащен зондами типа A, D, E и O. Машина может быть магнитацией ректификации полноволновой частоты постоянного тока,Магнитизация переменного тока может обнаружить более глубокие дефекты с поверхности.
Технические показатели
| Положение |
ЗЛ-YW601C |
| Входное напряжение |
Обменное давление 220В ± 10%В |
| Выходное напряжение |
36В переменного тока |
| Выходной ток |
> 10A |
| Сила подъема |
Пробы типа AC ≥ 44N (4,5 kg), DC ≥ 177N (18,1 kg);
Зонд типа D AC ≥ 44N (4,5 kg), DC ≥ 177N (18,1 kg);
Зонд типа E AC ≥ 118N (12 кг)
|
| Временная нагрузка |
50% |
| Чувствительность обнаружения |
Тип 1 # пробный экземпляр ясно отображается |
| Размеры основного агрегата |
230 × 160 × 120 мм (L × H × W) |
| Вес |
5 кг |
| Магнитный полюс |
Пробный тип, для 0~200 мм, регулируемый;
- для типа зонды, 150 мм для фиксированного типа,
- 0 ′ 240 мм регулируемый с живым соединением;
Зонд E-типа два соседних зонды расстояние центра ядра зонда
95 × 100 мм;
Внутренний диаметр зонда типа O φ150 мм
|
| Режим намагничивания |
Два типа намагничивания: переменный и постоянный |
Структурные характеристики:
Инструмент принимает кремниевый управляемый переключатель, низкое напряжение выход безопасен и надежный, зонд принимает фиксированный и плюс регулируемый два вида,регулируемый зонд может регулироваться в соответствии с формой различных частей расстояния полюса обуви, и поддерживать хороший контакт.
Оперативное использование:
Вставить круглый розетку кабеля питания в трехядерный розетку прибора, и вставить однофазный розетку кабеля в розетку распределительной панели электросети,(должен быть прочный провод заземления) включить выключатель питания прибора, и индикаторный свет будет включен, чтобы показать, что схема подключена к источнику питания.
Вставить авиационные розетки на обоих концах кабеля в приборную и зондовую розетки соответственно.
Для того, чтобы зонд и поверхность рабочего изделия, которые должны быть исследованы контакта хорошо, нажмите на магнитную кнопку на зонде, магнитный индикатор света,указывающее на то, что заготовка была намагничена.
Выключите переключатель питания прибора и главный переключатель на распределительной панели сети, когда прекратите его использовать.
Предупреждения:
При использовании прибора зонд и пробуемая деталь должны находиться в хорошем контакте перед нажатием магнитной кнопки.В противном случае ток в катушке увеличится и сгорит предохранитель, или даже повредить SCR.
Если вам нужно регулировать расстояние между магнитными полюсами, отпустите бабочку на регулируемом соединении, чтобы изменить расстояние между магнитными полюсами, а затем затяните орех, чтобы он работал.
