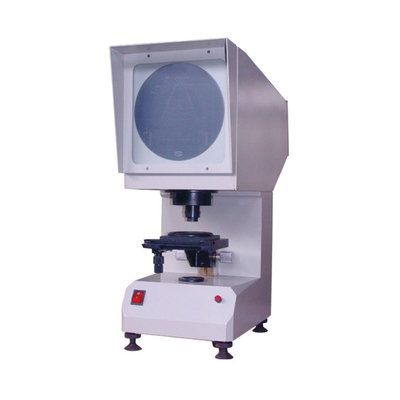

Проектор с ультрафиолетовым профилем с проекционным экраном 200×200 мм и рабочим столом для продольного горизонтального подъема

Проектор для обнаружения ударного образца Проектор для измерения образца

Описание характеристик:

ZL-2123 impact sample notch projector is a special optical instrument designed and developed by us based on the actual needs of domestic users and the requirements for impact sample notch in GB/T229-2007 "Metal Shabi Pendulum Impact Test Method" for Metal Shabi Pendulum Impact Testing MethodЭтот прибор использует метод оптической проекции для увеличения и проецирования контура измеренного образца удара V или U-образной выемки на проекционный экран.и сравнить его со стандартной диаграммой образца ударного образца V и U-образной выемки на проекционном экране, чтобы определить, является ли обнаруженная выемка ударного образца квалифицированнойЕго преимущества - простая работа, интуитивно понятный контроль и высокая эффективность.

Основные технические показатели:

1Диаметр экрана проекции: 200×200 мм

2Размер рабочего стола:Квадратный размер рабочего стола: 110×125 мм,Квадратный диаметр рабочего стола: 90 мм,Стеклянный диаметр рабочего стола: 70 мм

3- маршрут работы: продольный: ±10 мм, горизонтальный: ±10 мм, подъем: ±12 мм

4Диапазон вращения рабочего стола: 0°360°

5Увеличение прибора: 50X

Увеличение объектива: 2,5X

Увеличение объектива проекции: 20x

6Источник света (галогенная вольфрамовая лампа): 12 Вт 100 Вт

7- Источник питания: 220В 50Гц

8Размеры: 515×224×603 мм

9Вес: 20 кг.

Конфигурация основного оборудования:

Главный блок проектора - один блок

Кнопки регулировки основания - четыре шт.

Электрический кабель - один кусок

Галогеновые лампы - 2 шт.

Плоская стеклянная плита - один кусок
