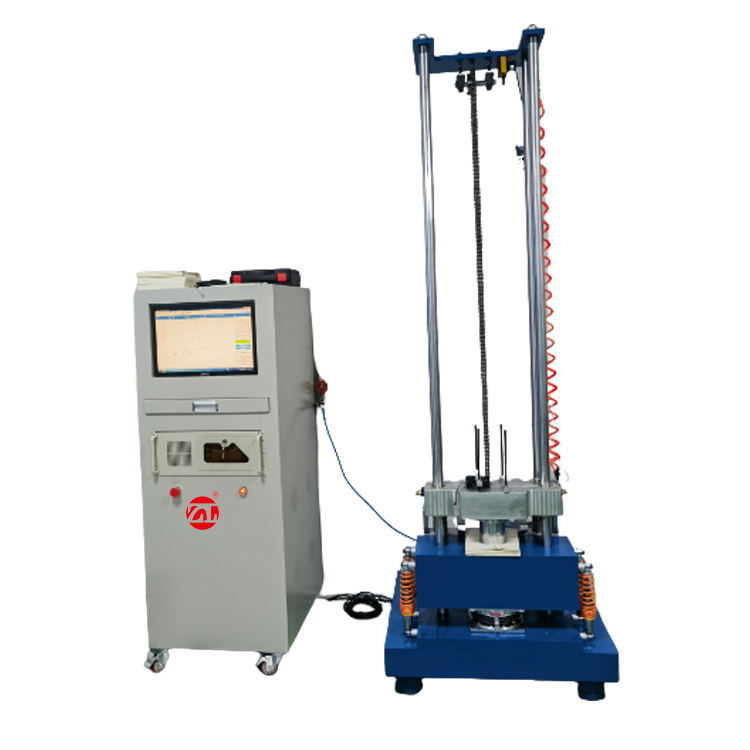

ISO 16750 Система испытаний на удар Ускоренное оборудование для испытаний на удар Механическая машина для испытаний на удар
Описание:
В основном подходит для испытаний воздействия электронных продуктов, аэрокосмической промышленности, судов, военных, автомобильных компонентов, транспорта и других областей.Он может быть использован с генератором формы волны для испытания воздействия полусинусовой волны.
Соответствовать стандартам:
GB/T2423-2008, GJB150, GJB360, GJB548, GJB1217, MIL-STD-202F, IEC-68-2-27, MIL-STD-810F, MIL-STD-883E и другие стандарты испытаний.
Технический параметр:
| Рабочие платформы |
350×350 мм |
| Материал рабочей поверхности |
Высокопрочный высококачественный алюминиевый сплав |
| Максимальная нагрузка. |
30 кг |
| Максимальный диапазон высоты удара |
1200 мм |
| Максимальное ускорение |
20 ‰ 1500 г |
| Продолжительность импульса |
0.5 ≈ 30 мс |
| Размер машины |
1100 × 800 × 2450 мм |
| Н.В. |
Около 1350 кг |
| Напряжение |
AC220V 50 Гц |
| Сила |
1.5 кВт |
| Системы измерений |
| Входные каналы |
2 |
| Частота отбора проб |
192 кГц |
| Форма ввода |
Напряжение, заряд |
| Диапазон напряжения |
-10В-+10В |
| Способ сцепления |
Переключатель, постоянный ток, ICP |
| Форма ударной волны |
Половина синус |
| Интерфейс связи |
USB 2.0 |
| Стандартная поддержка |
Национальный стандарт, Национальный военный стандарт, Военный стандарт США, Стандарт, определенный пользователем |
| Операционные системы |
Microsoft Windows7/10 |
| Ускорители системы |
| Метод выпуска |
Тип электрического заряда |
| Чувствительность |
3.93pC/g |
| Диапазон частот |
0.5 ∙ 12 кГц |
| Диапазон ускорения |
±2500 г |
| Окружающая среда |
-40 ~ +160°C |
| Прочие |
| Электрическое питание |
Однофазный 220В±10% |
| Сжатый воздух |
00,8 МПа |
| Температура |
NT1остров |
| Влажность |
25°C < 85RH% |
Производительность оборудования
Основное внедрение ударной машины
1Рабочая платформа: Рабочая платформа из высокопрочного импортированного алюминиевого сплава.
2Механизм подъема: двигательный шаровой винт поднимает рабочую платформу.
3Контроль высоты подъема: высота подъема измеряется фотоэлектрическим кодером, установленным на базе, фотоэлектрический кодер имеет высокую точность измерения,сильная антиинтерферентная способность и высокая надежность, что обеспечивает повторяемость воздействия.
4. тормозная система: использование пневматического тормоза и сильного тормоза трения для предотвращения вторичной функции торможения при ударе, предотвращения вторичного отскока
5.буферная система: эффективно снижает воздействие испытания на землю, конструкция самобуферной системы, состоящая из основания, амортизатора, подушки воздуха.
