Вертикальный проектор Проектор для измерения образцов

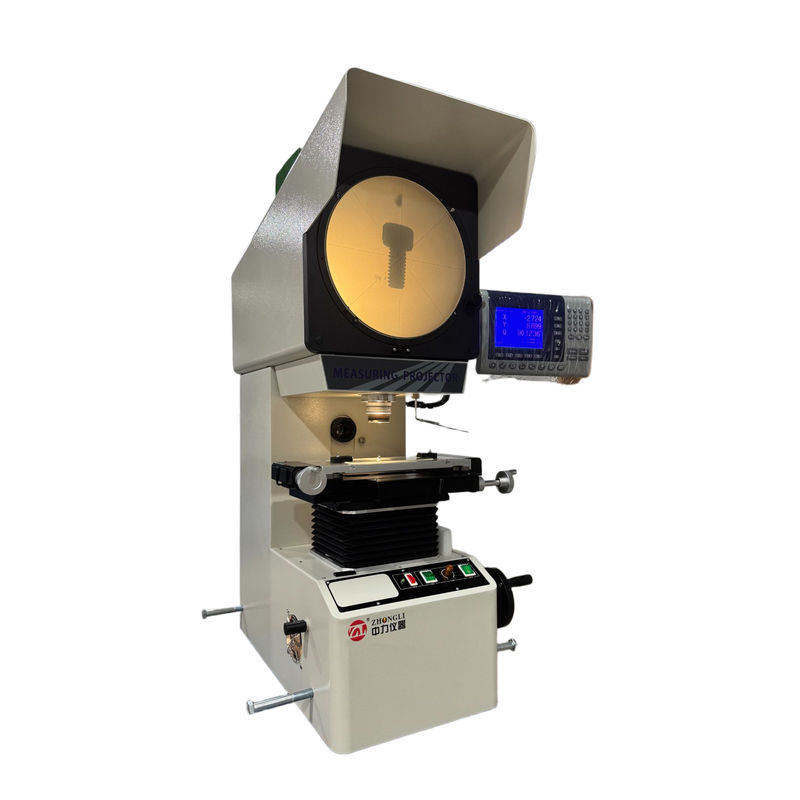

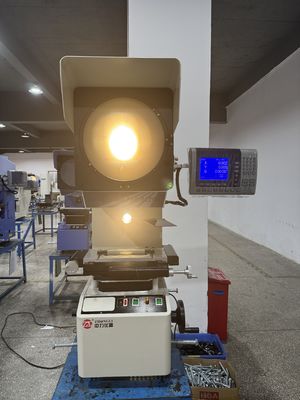

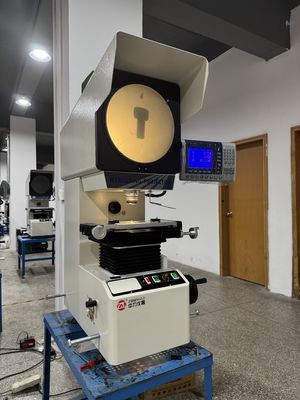

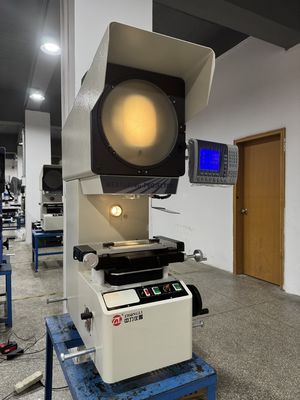

>>>Этот прибор представляет собой вертикальный проектор, разработанный нашей компанией, и имеет следующие характеристики:
Цифровой измерительный проектор серии ZL-1500 - это точный, высокоэффективный измерительный инструмент, который объединяет оптику, механику и электронику.Он широко используется в таких отраслях промышленности, как машиностроение, инструментов, электроники и легкой промышленности; а также в университетах, научно-исследовательских институтах и метрологических калибровочных отделениях.
Этот прибор может эффективно измерять размеры контура и формы поверхности различных сложных деталей, таких как шаблоны, штампованные детали, подшипники, нитки, шестерни,и формованные фрезерные резаки.

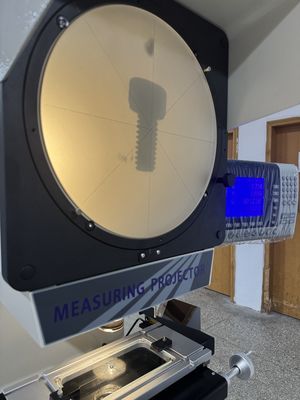

Оптическая система данного продукта имеет высокое качество, с четкой визуализацией объективных линз и точным увеличением..08%; погрешность указания координат измерения может достигать (3+L/200) мкм. Он оснащен специальным миниатюрным принтером и переключателем, что делает выход данных и отбор проб очень удобным.Изображение заготовки может быть либо положительным изображением, либо перевернутым изображением.
Этот инструмент может эффективно проверять контуры и формы поверхности различных сложных деталей, таких как шаблоны, штампованные детали, подшипники, винты, редукторы, формовые фрезерные резаки и другие инструменты,режущие инструменты, запчасти, терминалы, часы и алмазы.
Он имеет широкий спектр применений и широко используется в таких отраслях промышленности, как машины, формы, инструменты, электроника и легкая промышленность.Это незаменимое метрологическое калибровочное устройство для метрологических лабораторий и производственных мастерских..
Точность измерений прибора: (3 + L/200) μm
Разрешение цифрового дисплея координат X, Y: 0,0005 мм

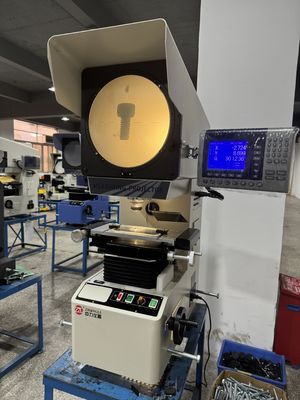

Система обработки данных: многофункциональная система обработки данных DP100 с полноценным китайским дисплеем, способная к многоточечному отбору проб, вращению координат, определению точек, линий, расстояний и углов.Выход данных RS-232, и отображение графики измерений.
Повышение оси Z этого проектора использует метод рельсовой передачи, повышая стабильность и долговечность корпуса машины.Проектор производит четкие изображения с точным соотношением увеличения.
ZL-1509 Технические параметры:
| Имя |
Данные |
Примечание |
| Размер металлического стола ((MM) |
340×152 |
|
| Размер стеклянного стола ((MM) |
196×96 |
|
| X Удар ((MM) |
150 |
|
| Y Удар ((MM) |
50 |
|
| Z Удар ((MM) |
100 ((Включает фокусировку) |
|
| Точность измерения |
3+L/200 |
|
| Разрешение дисплея X,Y |
0.0005 мм |
|
