Испытательная машина для определения износостойкости, крутильной прочности, усталостной прочности на изгиб Zhongli Instrument Lab в Дунгуане, электронная универсальная испытательная машина
Посмотреть детали продукта
Основные функции
Эта испытательная машина предназначена для испытания гибких материалов с большими деформациями, таких как резина, пластмассы, кожа и другие. Она выполняет испытания на растяжение, разрыв, прочность на адгезию, отслаивание и другие. Оснащена экстензометром для больших деформаций для специализированного измерения образцов, идеально подходит для испытания материалов с большими деформациями.
Применимые отрасли
Широко используется в контроле качества в различных отраслях, включая резину и пластмассы, металлургическое железо и сталь, производственное оборудование, электронное оборудование, автомобильное производство, текстильное волокно, провод и кабель, упаковочные материалы и пищевые продукты, приборостроение, медицинское оборудование, гражданскую атомную энергетику, гражданскую авиацию, колледжи и университеты, исследовательские лаборатории, инспекционные арбитражные органы, технические надзорные органы, строительные материалы, керамику, нефтехимию и другие отрасли.
Соответствующий стандарт
Электронная универсальная испытательная машина GB/T16491-1996
Технические параметры
| Модель |
ZL-8001 Компьютерная сервоуниверсальная испытательная машина на растяжение |
| Максимальная нагрузка |
5 кН, 10 кН, 20 кН (может быть настроена) |
| Точность класса |
1% / 0,5% |
| Эффективный диапазон измерения |
0,2%~100% (1 класс) / 0,4%~100% (0,5 класс) |
| Точность измерения |
Отображение значения ±1% / Отображение значения ±0,5% |
| Разрешение тестера |
Максимальная нагрузка 1/200000, независимо от внутреннего и внешнего, постоянное разрешение |
| Датчик нагрузки |
Базовая конфигурация: датчик (максимальная нагрузка): один. Расширенная конфигурация: можно добавить больше датчиков |
| Эффективная ширина испытания |
390 мм (может быть расширена по требованию заказчика) |
| Эффективный ход растяжения |
800 мм; 1000 мм; 1200 мм (высота может быть увеличена по требованию заказчика) |
| Диапазон скорости испытания |
0,001~200 мм/мин; 500 мм/мин (1000 мм/мин - опция) |
| Точность измерения перемещения |
Допуск: ±0,5% / допуск: ±0,2% |
| Система измерения деформации |
Минимальный пролет: 10 мм, максимальный диапазон деформации: 800 мм. Расширенная деформация: минимальный пролет: 25 мм, 50 мм, 100 мм, диапазон деформации: 5 мм, 10 мм, 25 мм |
| Точность измерения деформации |
Допуск: ±0,5% (в зависимости от требований заказчика выбирается большая или меньшая деформация) |
| Безопасность |
Электронная защита от пределов |
| Устройство перемещения испытательной платформы |
Две скорости: быстрая/медленная для управления, можно перемещать вручную |
| Возврат |
Ручное или автоматическое управление. После испытания подвижное железо возвращается в исходное положение с максимальной скоростью вручную или автоматически |
| Защита от перегрузки |
Перегрузка 10%, автоматическая защита |
| Зажим |
Комплект зажимов для растяжения |
| Размеры машины |
80x55x220 см (длина*ширина*высота) |
| Система питания |
Серводвигатель переменного тока Panasonic + драйвер + высокоточный шарико-винтовой механизм |
| Источник питания |
220 В, 50 Гц |
| Мощность |
0,4 кВт (в зависимости от требуемой силы используются разные двигатели) |
| Вес машины |
(около) 250 кг |
| Единицы измерения |
кг, Н, фунты, тонны, могут быть обменены |
Обзор оборудования

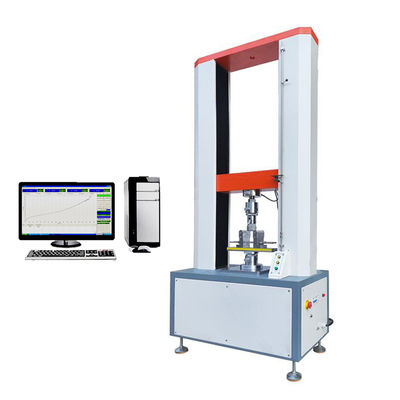

Электронное универсальное испытательное оборудование для растяжения сочетает в себе электронные технологии и механическую трансмиссию, отличаясь точной скоростью нагрузки, диапазоном измерения силы, высокой точностью и чувствительностью для измерения и контроля нагрузки и перемещения. Оно может проводить испытания при постоянной скорости нагрузки и постоянной скорости перемещения. Простое в эксплуатации, оно особенно подходит для контроля качества на производственных линиях. Эта серия в основном применяется для испытания неметаллических и металлических материалов с нагрузками менее 2 тонн.
Испытываемые элементы в компьютерной сервоиспытательной машине
- Напряжение растяжения
- Прочность на растяжение
- Скорость удлинения при разрыве
- Фиксированное напряжение
- Скорость напряжения при разрыве
- Прочность на растяжение
- Прочность на разрыв
- Значение силы в любой точке
- Скорость удлинения в любой точке
- Прочность на вырыв
- Сила адгезии и пиковая сила
Основные характеристики
Оснащена фотоэлектрическим энкодером для измерения перемещения, встроенным однокристальным микрокомпьютерным контроллером с многофункциональным программным обеспечением, объединяющим измерение, управление, расчет и хранение. Автоматически рассчитывает напряжение, скорость удлинения (с экстензометрами), прочность на растяжение, модуль упругости и статистические результаты. Записывает максимальные точки, точки разрыва и значения заданных точек. Компьютер отображает динамические кривые во время испытаний и обрабатывает данные. Анализ после испытания включает увеличение кривой через модуль графической обработки, печать отчетов и производительность продукта на международном передовом уровне.
Функции программного обеспечения
А. Стандартная модульная функция: Предоставляет необходимые приложения для тестирования, охватывающие спецификации испытательных стандартов GB, ASTM, DIN, JIS, BS и других.
Б. Информация об испытанном продукте: Позволяет вводить данные о продуктах для постоянного повторного использования. Данные могут быть автоматически скорректированы по формуле для повышения точности.
В. Двойной редактор отчетов: Предлагает настраиваемые форматы отчетов (программа тестирования добавляет формат отчета EXCEL, расширяя предыдущие одиночные шаблоны).
Г. Обменные единицы: Единицы длины и силы могут быть обменены (сила: Т, кг, Н, кН, г, фунты; длина: мм, см, дюймы).

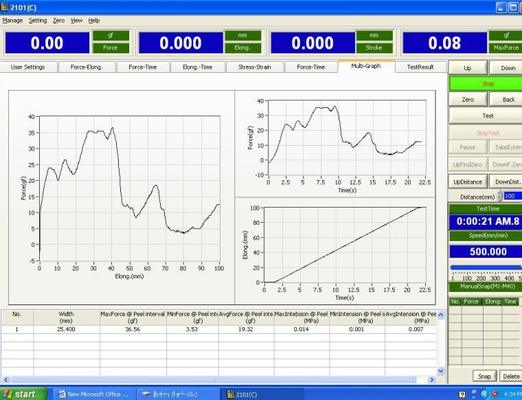

Д. Автоматическая оптимизация масштаба графиков: Отображает лучшие графики измерений. Поддерживает обмен в реальном времени в графиках с нагрузкой-перемещением, нагрузкой-временем, перемещением-временем, напряжением-деформацией, нагрузкой-2 точки удлинения, а также сравнение нескольких графиков.
Е. Вывод результатов испытаний: Результаты могут быть выведены в формате EXCEL.
Ж. Сохранение результатов испытаний: Результаты могут быть сохранены автоматически или вручную. Автоматически рассчитывает максимальную прочность, предел текучести, метод цикла, лучший метод, прочность при непропорциональном удлинении, прочность на растяжение, прочность на сжатие, прочность на растяжение в любой точке, удлинение при постоянной нагрузке, модуль упругости, скорость удлинения, диапазон отслаивания максимальной силы, минимальной силы, средней силы, общей энергии, модуль изгиба, нагрузка X% при смещении разрыва, нагрузка X% при смещении разрыва и т. д. Данные могут быть сохранены на любом диске.
З. Возможность вывода данных: Программное обеспечение может выводить предыдущие данные.

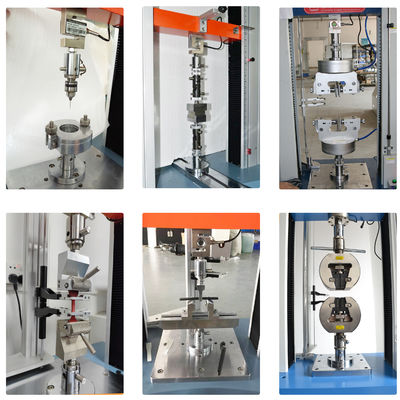

Настройка аксессуаров для зажимов
