BS 6387 IEC60331 BS8491 Машина для испытания огнестойкости проводов и кабелей

BS 6387 IEC60331 BS8491 Машина для испытания огнестойкости проводов и кабелей

Огонь из проводов и кабелей Машина для испытания огнестойкости ((устройство для испытания огнестойкости):

Соответствие стандартам:

Соответствие британскому стандарту огнеупорных кабелейBS 6387-2013"Спецификация требований к производительности кабелей для поддержания целостности цепи в условиях пожара";

Также соответствуетIEC60331, BS8491

Соответствие стандарту BS 8491-2008 "Методы оценки пожарной целостности кабелей мощности большого диаметра, используемых в качестве компонентов систем контроля дыма и тепла и других специальных систем пожарной безопасности".

GB/T19216.11-2003/IEC60331-11:1999 "Испытание целостности линии для кабелей и оптических кабелей в условиях пожара Часть 11: Испытательное устройство - Единое питание огнем с температурой пламени не менее 750°C";

Полностью соответствует GB/T19216.21-2003/IEC60331-21.1999 "Испытание целостности линии для кабелей и оптических кабелей в условиях пожара Часть 21: Процедуры испытаний и требования - Номинальное напряжение 0,6/1.0 КВ и ниже кабелей";

GB/T19216.23-2003/IEC60331-23:1999 "Испытание целостности линий для кабелей и оптических кабелей в условиях пламени Часть 23: Процедуры испытаний и требования - кабели передачи данных";

стандарт GB/T19216.25-2003/IEC60331-25:1999 "Испытание целостности линии для кабелей и оптических кабелей в условиях пламени Часть 25: Процедуры испытаний и требования - оптические кабели";

также соответствует стандарту GB/T 19666-2019 "Общие правила для огнеупорных и огнеупорных проводов и кабелей";

Основные параметры (характеристики огнестойкости):

Испытательная станция:На одной станции каждый раз проверяется один образец.

Размер испытуемого продукта:длина> 1200 мм.

В данной машине имеется в общей сложности 3 кольца для поддержки провода.Подходит для проверки того, сохраняет ли кабель или оптический кабель целостность линии при температуре пламени не ниже 750 °C..

Блоуторч:Самодельный Venturi воздушный пропан смешанный вентилятор компании имеет длину 500 мм.

Температура пламени:Регулируемое на 450°-950°.

Газ горения:Пропан с чистотой 98% (подготовленный заказчиком).

Газ, поддерживающий горение:Сжатый воздух (давление воздуха должно достигать более 10 МБ) предоставляется заказчиком.

Система измерения температуры:Импортируемая термопары типа K из нержавеющей стали (материал имеет температурную стойкость более 1100°).

Поток воздуха:20-200 л/мин.

Пропанный поток:2.5-25 л/мин.

Устройство зажигания:Автоматическое зажигание.

Эта машина оснащена мощной выхлопной системой. После завершения испытания мощный выхлопный вентилятор может вывести выхлопный газ из коробки за короткое время.

Шасси имеет двухслойную перегородку, с высокотемпературной изоляцией из хлопка в середине, что эффективно снижает температуру внешней стены во время испытания < 45°

Требования к питанию:AC380 (± 10%) V/50HZ.

Допустимый диапазон колебаний напряжения: 380V±10%.

Допустимый диапазон колебаний частот: 50 Hz±1%.

Мощность работы машины:1 кВт.

Выхлопная система расположена в верхней части шасси, которая может эффективно и быстро выпускать выхлопные газы.Есть несколько воздухозаборников внизу, чтобы обеспечить содержание кислорода в коробке во время испытания, что делает результаты испытаний более точными.

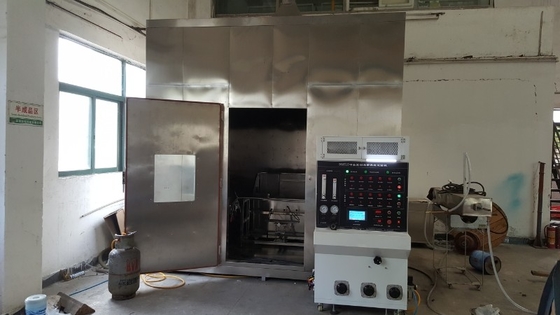

На передней стороне установлена дверь, а на двери установлено закаленное стеклянное окно, чтобы в любое время можно было наблюдать за ситуацией на испытании.дверь закрыта для предотвращения загрязнения воздуха помещения вредными веществами, полученными при сгорании.

Система измерения температуры: 2 термопары типа K установлены на левой и правой сторонах на 70 мм выше фугаса, а две головки термопары расположены на расстоянии 250 мм друг от друга.

Компоненты, материалы и функции:

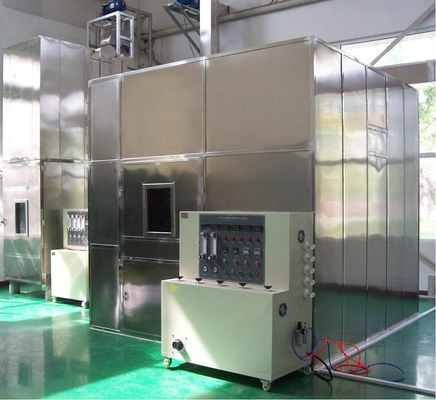

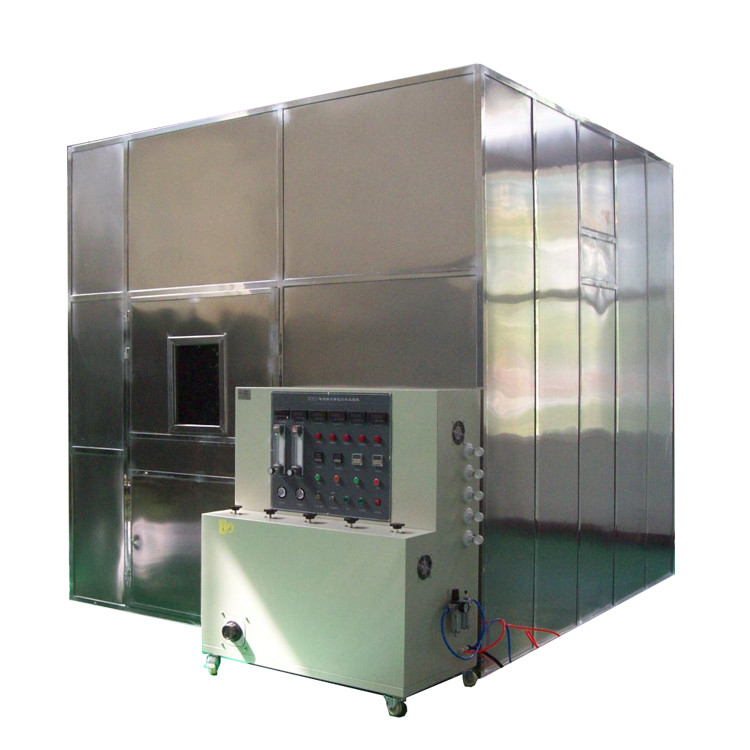

Камера сгорания: Внутренние размеры: 3M × 3M × 3M, 27 кубических метров в общей сложности.

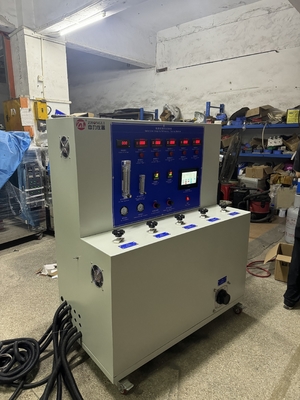

Контрольная коробка:Контрольная коробка изготовлена из нержавеющей стали, обработана с помощью станков с ЧПУ и имеет красивую форму дуги.

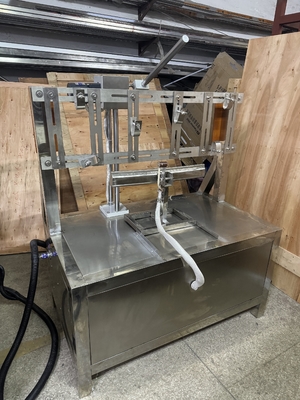

Устройство сгорания:Это устройство состоит из 30*30 алюминиевых профилей, которые легкие, красивые, легко передвигаются и очищаются.

Система управления:

Принята система управления реле, и все электронные компоненты являются отечественными ведущими брендами, что может лучше гарантировать производительность и точность обнаружения машины.

Устройство непрерывного обнаружения: во время испытания ток проходит через все ядра кабеля,и три однофазных трансформатора имеют достаточную мощность для поддержания максимально допустимого тока утечки 3A при испытательном напряженииНа другом конце кабеля к каждому из основных проводов подключена лампа, и при номинальном напряжении кабеля заряжается ток почти 0,25 А.При коротком замыкании/поломке образца во время испытания, сигнал выходит.

Оборудование имеет следующие средства защиты безопасности: защита от перегрузки мощности, защита от короткого замыкания, защита от перегрузки управляющей цепи.

Условия окружающей среды

Земля плоская, хорошо проветривается и не содержит горючих, взрывоопасных, коррозионных газов и пыли.

Вблизи нет сильного источника электромагнитного излучения.

Вокруг оборудования должно быть соответствующее пространство для обслуживания.

Температура:5°C-30°C

Давление воздуха:86 ‰ 106 кПа.

Для настройки воздушных и питательных переключателей требуется место установки пользователя.

соответствующую мощность для оборудования, и этот переключатель должен быть независимым и предназначенным для этого оборудования.

Когда оборудование не работает, температура окружающей среды должна находиться в пределах +0 ~ 45 °C, а вибрационное устройство сгорания должно быть размещено вне коробки сгорания.
