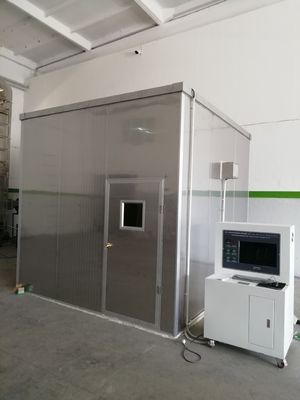

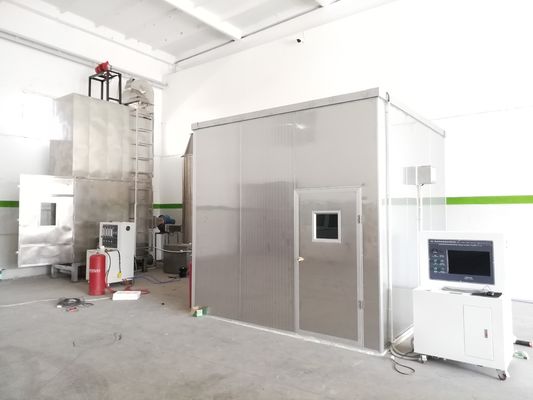

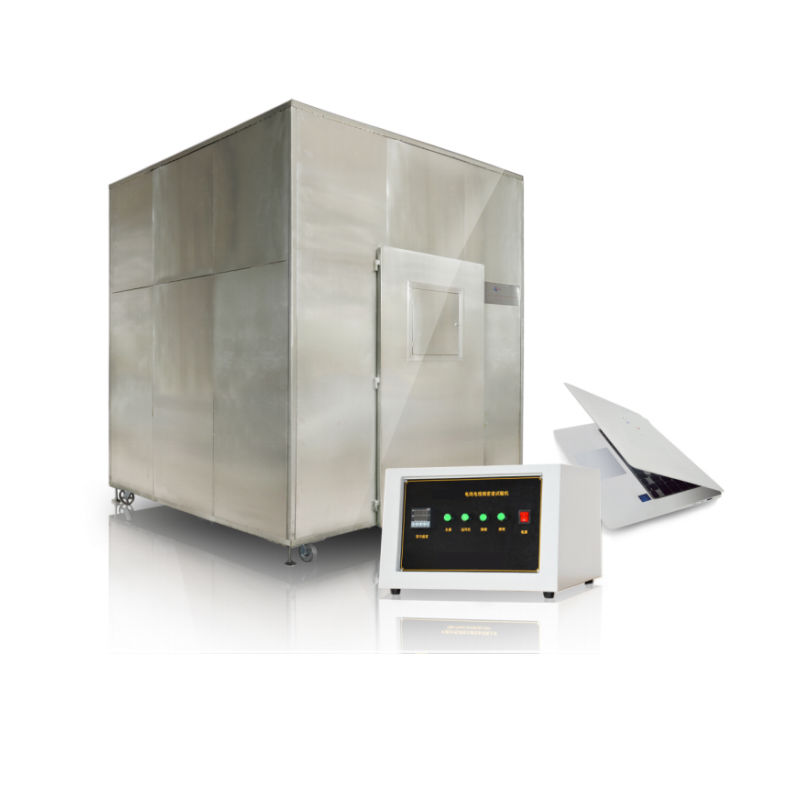

ASTM E622 IEC61034 Машина для испытания плотности дыма проводов и кабелей
1Сфера применения:
Он используется для определения концентрации дыма, выделяемого при сжигании кабелей и оптических кабелей в определенных условиях.
2Соответствуют стандарту:
Соответствует требованиям GB/T17651.1 ̇2-1998 и IEC61034-1:1997, IEC61034-2:1997 "Определение плотности дыма кабелей и оптических кабелей, горящих в особых условиях".
3Основные особенности:
3.1 Данная испытательная машина разработана в соответствии с частью 1 (испытательный аппарат) и частью 2 (процедуры и требования к испытаниям) стандарта GB/T17651.1~2-1998,свет плотности дыма кабеля или оптического кабеля, сжигающегося в определенных условиях Система измерения состоит из источника светаСвет, генерируемый источником света, проходит через лабораторию с плотностью дыма 3 м × 3 м × 3 м и образует равномерный луч диаметром 1 м.5 м±0Фотоэлемент, установленный в центре луча, определяет интенсивность луча от источника света.При большом количестве дыма в камере сгорания из-за сгорания кабелей или оптических кабелей, дым поглощает часть фотоэлектричества, и интенсивность луча, достигающего кремниевой фотоэлектрической ячейке, ослабляется.
3.2 Этот прибор требует профессиональных знаний в области механики, оптики и электроники.стабильная производительность и легкая эксплуатацияОн имеет интерфейс работы Windows XP, стиль LabVIEW, и идеальный механизм безопасности.Результаты измерений отображаются в режиме реального времени, а идеальная кривая рисуется динамически.Данные могут быть сохранены постоянно, отозваны и распечатаны, а отчет можно распечатать непосредственно.
4.Камера сгорания:
4.1 Использовать нержавеющую сталь SUS304 толщиной 1,5 мм, которая должна быть закреплена на квадратной проходной стойке для формирования всей кубической камеры сгорания.
4.2 Внутренние размеры: L3000*W3000*H3000 ((mm)
4.3 Структура: на передней стороне имеется стеклянное окно наблюдения, а на противоположной стене с обеих сторон прозрачное уплотнительное окно размером: 100 мм х 100 мм,пусть световой луч горизонтального фотометрического устройства проходит через, а высота центра уплотнительного окна от земли составляет 2150 мм. Внизу есть несколько вентиляционных отверстий, вентиляционные отверстия 100x500 мм (50 квадратных сантиметров)
4.4 Вершина оборудована выхлопным вентилятором.
5Система оптического измерения:
5.1 Источник света: импортированная кварцевая галогенная лампа, номинальная мощность: 100 Вт; Номинальное напряжение: 12 Вт Точность: ±0,01 Вт; Номинальный световой поток: 2000-3000 Лм, Номинальная цветовая температура: 2800-3200 К.отвечает требованиям GB/T17651.15.2Поставьте 15 запасных источников света.
5.2 Приемник: это кремниевая фотоэлектрическая ячейка, сигнал усиливается картой карты и вводится в компьютер через карту карты ввода/вывода, которая соответствует требованиям GB/T17651.1, и спектральный ответ соответствует светометру Международного комиссара освещения (CIE).
5.3 Установка: устанавливается на одном конце трубы длиной 150 см, а на другом конце - пылезащитное окно. Внутренняя стенка трубы блестяще черная и антиотражательная.
5.3 Проницаемость света 0% означает, что свет не проникает, а проницаемость света 100% полностью свободна от преград.
5.4 диапазон измеряемой проницаемости (0 ‰ 100) %;
6Стандартный источник огня:
6.1 Источник огня - 1,0 л алкогольной конфигурации: 90% этанола, 4% метанола, 6% воды
6.2 Алкогольная пластина (горящая лодка): толщина из нержавеющей стали 1,0 мм, нижняя поверхность: 210x110 мм, верхняя поверхность: 240x140 мм, высота 80 мм;
6.3 Положение установки: расстояние между подносом с алкоголем и землей составляет 100 мм, чтобы воздух мог циркулировать.
7.Смесь дыма:
Используйте столовый вентилятор для равномерного распределения дыма в камере сгорания. Высота вала вентилятора 250 мм от земли, стена 500 мм, и объем воздуха 7 кубических метров в минуту.Во время испытания воздух продувается горизонтально вентилятором.
8.Испытание на пустом месте:
Цель состоит в том, чтобы регулировать температуру в камере сгорания, чтобы достичь указанной температуры, и сжигать спиртовую лампу, чтобы достичь температуры в камере сгорания: 25±5°C.
9Устройство измерения температуры:
На внутренней поверхности двери установлен датчик температуры на высоте 1,5 м от земли и 0,5 м от стены.
10. Соответствовать утвержденному испытанию сгорания в разделе 10 GB/T17651.1-1999.
11Контрольная часть:
11.1 Используются высокоточные доски и все высококачественные компоненты для обеспечения высококачественной, высокоскоростной работы системы и ее передового характера.Процесс испытаний импортированной высокоточной доски + автоматический метод управления PID является самым передовым, самый безопасный, самый надежный и удобный метод управления. реализовать автоматическое управление обнаружением, автоматически завершить работу по обнаружению, дружественный и дружественный интерфейс дисплея,чтобы обнаружение работало быстрее и точнееХост-компьютер разработан с помощью программного обеспечения конфигурации, которое может автоматически генерировать кривые контроля температуры и отчетность выхода.
11.2 имеет преимущества разумной структуры, стабильной производительности, простоты работы и т. д. Он использует интерфейс работы Windows XP, стиль LabVIEW и идеальный механизм безопасности.Результаты измерений отображаются в режиме реального времени, а идеальная кривая рисуется динамически., и данные могут быть сохранены, отозваны и распечатаны постоянно.
11.3 Компьютер: специальный промышленный ноутбук
11.4 набор программного обеспечения, бесплатное обновление на всю жизнь.
12Условия использования:
| 12.1 Земля плоская и хорошо проветриваемая, свободная от горючих, взрывоопасных, коррозионных газов и пыли. |
| 12.2 Вблизи нет источников сильного электромагнитного излучения. |
| 12.3 Вокруг оборудования должно быть зарезервировано соответствующее пространство для технического обслуживания. |
| 12.4 Температура: 5°C-30°C. |
| 12.5 Давление воздуха: 86-106kpa. |
| 12.6 AC220V/50HZ. |
| 12.7 Допустимый диапазон колебаний напряжения: 220V±10%. |
| 12.8 Допустимый диапазон колебаний частот: 50 Hz±1%. |
| 12.9 Пользователь должен настроить на месте установки переключатель воздуха и питания соответствующей мощности для оборудования,и этот переключатель должен быть независимым и предназначенным для использования оборудования.. |
| 12.10 Когда оборудование не работает, температура окружающей среды должна поддерживаться в пределах +0°45°C. |
| 12.11 Вся камера горения должна быть заземлена. |
