IEC 60331 BS 6387 BS 8491 Испытатель целостности цепи проволочного кабеля для испытания многоядерного кабеля

IEC 60331 BS 6387 BS 8491 Испытатель целостности цепи проволочного кабеля для испытания многоядерного кабеля

Технические параметры:

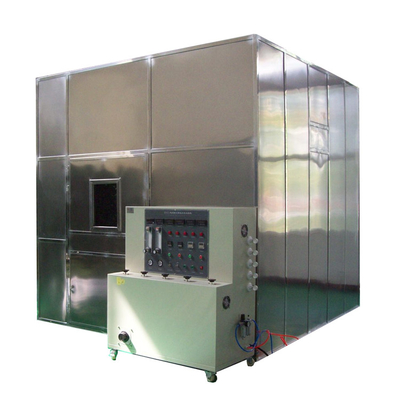

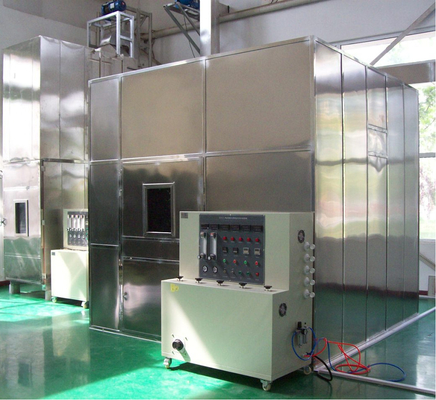

1Испытание огнестойкости:(Станок испытаний огнестойкости включает следующие части)

1.1 Система поддержки кабеля

1.2 Устройство непрерывного обнаружения

1.3 Источник тепла

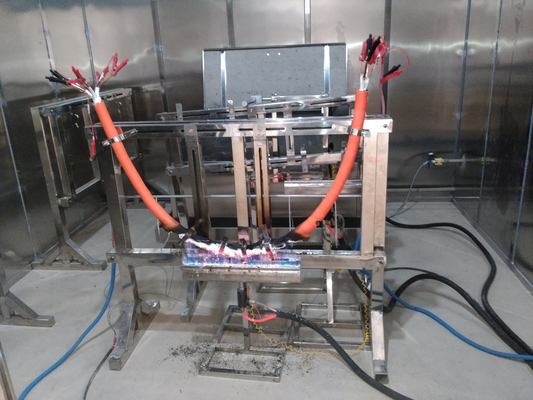

Система поддержки кабеля: кабель зажимается горизонтально на обоих концах кабельной оболочки зажимом. Средняя часть кабеля закрепляется двумя металлическими кольцами (300 мм друг от друга),и металлические кольца заземлены к другим металлическим частям устройства. Для небронированных кабелей диаметром менее 10 мм или некоторых других кабелей, которые значительно смещены во время испытания, имеются 3 металлических кольца,Каждый фиксирован примерно на 150 мм от оригинального металлического кольца.

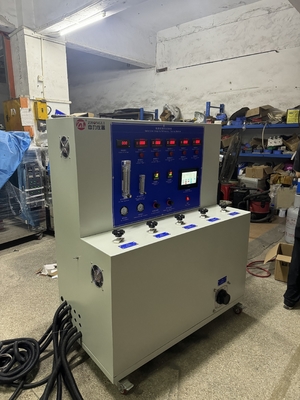

Устройство непрерывного обнаружения: во время испытания ток проходит через все ядра кабеля,трехфазный звездообразующий трансформатор или три однофазных трансформатора (или однофазный трансформатор, если испытание проводится с одноядерным кабелем), и имеет достаточную емкость для поддержания максимально допустимого тока утечки 3A при испытательном напряжении.каждое ядро подключено к лампе и току около 0.25А заряжены на номинальное напряжение кабеля.

1.3.1 Нагреватель 610 мм длинной трубы газового горелкис насильственным метаном и плотным пламенем.

1.3.2 Измерение температуры:2 мм диаметром бронированный термометр размещается вблизи входа воздуха, параллельно с горелкой 75 мм выше

1.3.3 Испытание температуры пламени и времени:(см.BS6387

уровень сгорания)

650°C±40°C - 3 часа

B 750°C±40°C - 3 часа

C 950°C± 40°C -3 часа

S 950°C± 40°C -20 минут

1.3.4 Образец:Образец представляет собой участок готового продукта длиной не менее 1200 мм, с 100 мм оболочки и покрытия, удаленных с обоих концов.Провода на обоих концах кабеля должны быть соединены в соответствии с электрическим соединением.

2Испытание водостойкости и огнестойкости: включает следующие части:

2.1 Система поддержки кабеля

2.2 Устройство непрерывного обнаружения

2.3 Источник тепла

Система поддержки кабеля: кабель соединен с металлической скобкой, состоящей из двух стальных плит шириной 25 мм, и скобка закрепляется металлической скобкой с расстоянием 200 мм.Кабель подключен к брекету и все металлические рамы заземлены.

Устройство непрерывного обнаружения: во время испытания ток проходит через все ядра кабеля, три однофазных трансформатора,и имеют достаточную емкость для поддержания максимально допустимого тока утечки 3A при испытательном напряженииНа другом конце кабеля каждый проводник подключается к лампе, и при номинальном напряжении кабеля заряжается ток около 0,25 А.

2.3.1 Тепло:Стеклянный горелка длиной 400 мм может сжигать 400 мм кабельного образца.

2.3.2 Измерение температуры:2 мм диаметром бронированный термометр помещается на нижней поверхности кабеля

2.3.3 Температура испытательного пламени:650°C±40°C

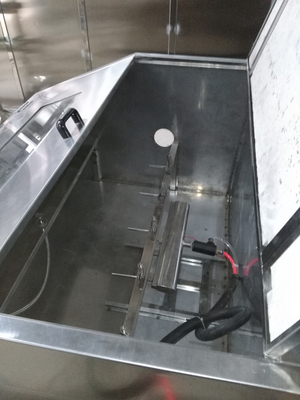

2.3.4 Водяной спрей:На испытательной стойке, в центре горелки, устанавливается сосна.30 литров воды на квадратный метр распыляют вблизи образцаЭта скорость должна измеряться с помощью сборной подноски, которая имеет достаточно глубины, чтобы сделать свою длинную ось параллельной оси кабеля и разместиться в центре.Эта поднос имеет около 100 мм в ширину и 400 мм в длину (устройство показано на рисунке ниже).
