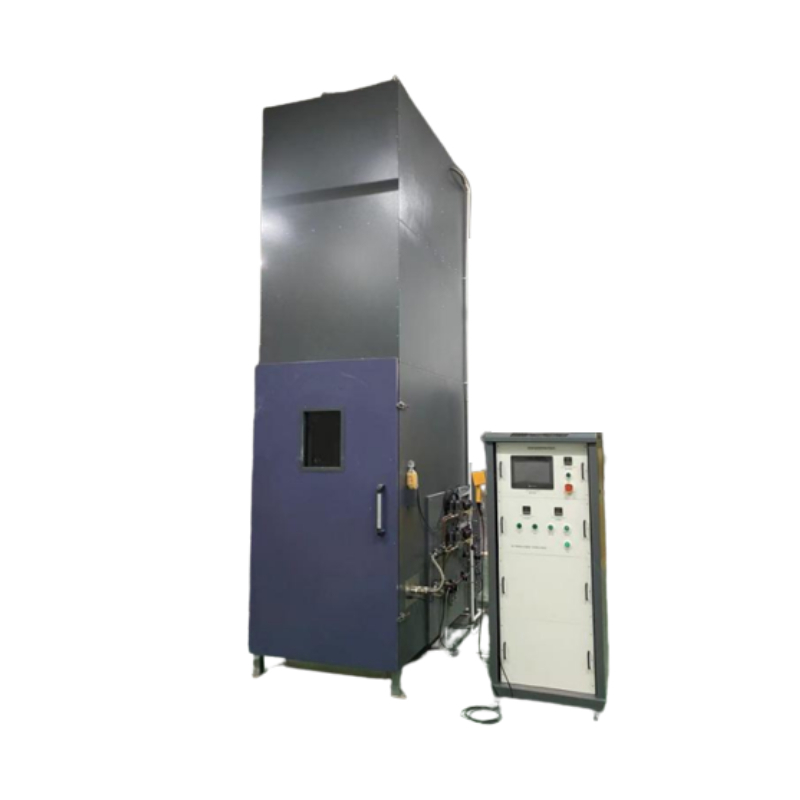

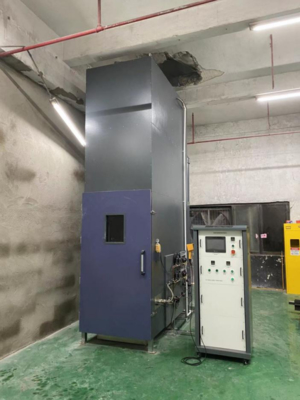

IEC 60332 Испытательная камера для сгорания группированных проводов и кабелей

IEC 60332 Испытательная камера для сгорания группированных проводов и кабелей

1Сфера применения:

1.1 Он подходит для оценки и оценки способности вертикально установленных проводов и кабелей или оптических кабелей предотвращать вертикальное распространение пламени в определенных условиях.

2Соответствуют стандарту:

2.1 Соответствует требованиям GB/T18380.31-2008, IEC60332-3-10-2000 "Огневые испытания кабелей и оптических кабелей Часть 31: Устройство для испытания вертикально установленных проводов и кабелей с группировкой, с вертикальным отчетом о испытании огневого распространения";

2.2 Соответствовать требованиям GB/T18380.32-2008/IEC60332-3-21:2000 "Кабели и оптические кабели в условиях пламени - Часть 32:Испытание вертикального распространения пламени вертикально установленных проводов и кабелей категории А F/R";

2.3 Соответствовать требованиям GB/T18380.33-2008/IEC60332-3-22:2000 "Огневые испытания кабелей и оптических кабелей Часть 33: Вертикально установленные проволоки и кабели с группировками, испытания вертикального распространения пламени категории А";

2.4 Соответствовать требованиям GB/T18380.35-2008/IEC60332-3-24:2000 "Огневые испытания кабелей и оптических кабелей Часть 35: Вертикально установленные проволоки и кабели с группировками, испытания вертикального распространения пламени категории C";

2.5 Соответствовать требованиям GB/T18380.36-2008/IEC60332-3-25: 2000 "Огневые испытания кабелей и оптических кабелей Часть 36: Испытание распространения пламени вертикально установленных кабелей и проводов класса D";

3Основные параметры:

3.1 Состав прибора:

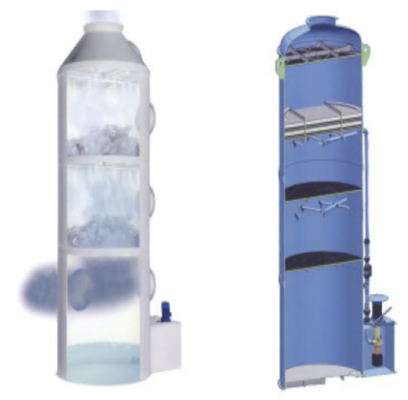

Машина разделена на три части: коробка сгорания, коробка электрического управления, коробка распылительной очистки.

3.1.1 Выхлопный привод ящика сгорания расположен в верхней части шасси, который может эффективно выпускать выхлопные газы с равномерной скоростью;и есть несколько воздухозаборных отверстий внизу, чтобы обеспечить содержание кислорода в коробке во время испытания.

3.1.2 На верхней части коробки сгорания установлено устройство для распыливания воды. Когда образец горит в течение определенного времени (1 час), то можно включить питание для насильственного тушения пламени.

3.1.3 На передней стороне ящика сгорания установлена дверь, а на двери установлено высокотемпературное закаленное стеклянное окно, которое может в любое время наблюдать за ситуацией испытания в помещении.

3.2 Испытательная камера:

Самоподъемная коробка шириной (1000±100) мм, глубиной (2000±100) мм и высотой (4000±100) мм.Передняя и задняя части и обе стороны испытательной коробки заполнены теплоизоляционной минеральной шерстью с "мулитной теплоизоляционной волокной" (домашние материалы и ограниченная герметичность заполнения)., не может гарантировать 0.7W.m-2.K-1 условиях передачи), внутренняя коробка толщиной 1,5 мм, 304# нержавеющей стали,Внешняя коробка может быть электростатически распылена стальной пластиной в соответствии с потребностями клиента.;

3.2.1 На внутренней стенке ящика устанавливается устройство термопары для подтверждения внутренней температуры ящика перед испытанием;

3.2.2 Дымная капсула устанавливается непосредственно над дымовым выходом из камеры сгорания, на 200-400 мм выше дымового выхода из камеры сгорания,самая длинная сторона параллельна самой длинной стороне дымового отверстия., а минимальный размер нижней поверхности 1500 мм х 1000 мм.

3.2.3 Смеситель воздуха и дыма: есть камера сбора дыма, подключенная к выхлопной трубе дыма над курильщиком.воздух и дым воздух смешивающий баффл.

3.2.4 Устройство выхлопного дыма: весь газ, вырабатываемый во время испытания, выводится через выхлопную трубу. При нормальном давлении и температуре 25°Собъем выхлопных газов системы превышает 1 м3/с;

3.2.5 Механизм окончания испытания: если образец не может самотушитьсь после того, как огонь был остановлен в течение одного часа, для прекращения сгорания используется ручной распылитель.

3.2.6 Устройство для очистки: оборудованное пистолетом для распыливания воды под высоким давлением для облегчения очистки в камере сгорания после испытания.
