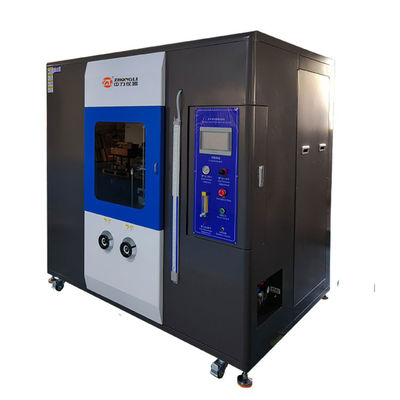

VW-1 Испытание пламенем для кабелей горизонтальный образец FT2 Испытание сжигания UL1581 Однокабельная и проволочная испытательная машина сжигания
Кабель и проволока огнеупорная машина отвечает требованиям UL1581-2001, который раздел 1060 (испытание прямого сгорания и FT1), 1061 (испытание сгорания кабеля), 1080 (испытание сгорания VW-1),1090 (испытание сгорания провода электрического оборудования) и 1100 (испытательный образец горизонтально ориентированный / FT2 испытание сгорания).
Состав оборудования
Испытательная машина + система управления + высокоточная система управления расширенным сжиганием + система испытания температуры + испытательное оборудование и оборудование для испытаний + система контроля сжигания воздуха и потока
Спецификации устройств для испытаний
| Модель |
Огнеупорная камера для кабелей и проводов |
| Основные устройства |

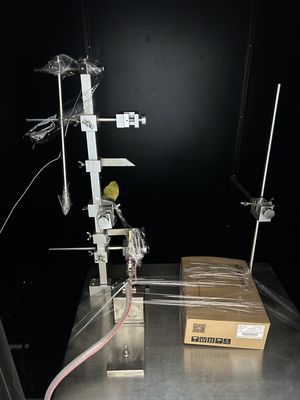

Испытательная стойка и горящий факел |
| Испытательный стенд |
Нержавеющая сталь S304. Вертикальная и горизонтальная стойки |
| Горящий факел |
ASTM D 5025-99 |
| Стандартная мощность |
Вертикальный факел: 500 Вт
Горизонтальный факел: 225 Вт |
| Диаметр кратера |
00,90±0,03 мм |
| Длина лампы кратера |
10,60±0,05 мм |
| Высота от факела до воздушного входа |
102 мм |
| Угол факельной лампы |
Горизонтально 90°, вертикально 20° (вертикальная ось остается на вертикальной плоскости и сохраняет 20 градусов в вертикальном направлении) |

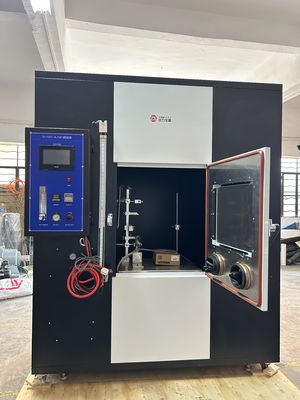

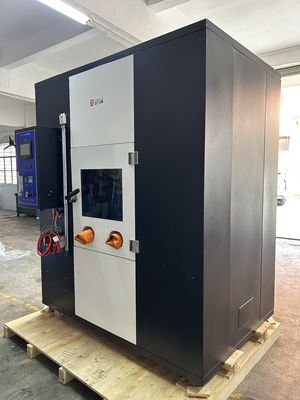

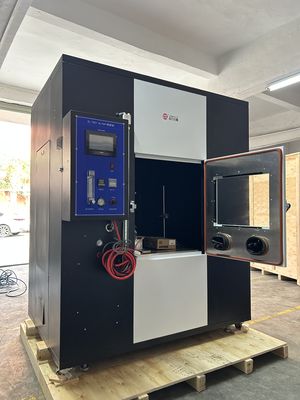

Характеристики испытательной камеры
• Изготовлен из нержавеющей стали с красивым внешним видом и устойчивым к коррозии
• Вентиляция и дымовыпускающая система сверху для удаления выхлопных газов
• Стальные стеклянные двери спереди для наблюдения во время испытаний
• Панель управления на правой стороне двери наблюдения
• Спецификация камеры: 200x120x200 ((CM), объем: 4,8m3
Опции системы управления
Интеллектуальный сенсорный экран + ПЛК:Управляет временем, частотой и длительностью испытаний с использованием меню и точными результатами
Управление ретрансляцией времени:Традиционное управление реле для проверки времени (0~999.9S), времени остановки сжигания (0~99.9s), частоты сжигания (1~9999), и расширенного времени (0~999.9S)
Расширенная система управления
Высокая точность расширенной системы управления сгоранием (фотографическая система управления) автоматически записывает время остановки сгорания, уменьшая допустимые tolerances испытания
Система испытания температуры
• Тепловой датчик с конструкцией медных труб и термопарой
• Термопары типа K с покрытием труб диаметром 0,5 мм из нержавеющей стали
• Интеллектуальный список температур PID, сопоставленный с термопарой типа K, показание выше 1000 °C
Управление воздухом и потоком
Горящий воздух:Метан (чистота 98%, тепловой номер 998 BTU/кубические футы, 37,1 мегаджоуля на кубический метр)
Система управления включает:Протокомер и клапаны понижающие давление
Потокомер:Калибровка по критерию D3195 с точностью 2%, шкала потока 1000 мл/мин
Снижающие давление клапаны:1 EA, смещение потока воздуха до 10 фунтов/кубический дюйм
